阴极保护检测及评价工程

    阴极保护是维护地下长输管道安全运行的重要手段，有效的阴极保护可以使得管道金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。了解正在运营的压力管道及附属设施的阴极保护状况，取得详细的管道保护数据，及时发现安全事故隐患，及时处理并予以消除，使管道处于科学的监测之下，确保压力管道的安全运行。

    通过对管道全线管地电位的检测、数据处理与变化趋势分析，可得出阴极保护系统运行状况的有效性评价，对其保护水平（阴极保护电位是否满足标准要求，是否存在欠保护及过保护情况）给予评价，提出阴极保护系统运行参数调整建议。

    服务范围：各大油田、管道公司、城市燃气公司、大型工业厂矿等埋地金属管道以及有金属带压管线管理职责的单位。

    检测内容：通过对管道全线管地电位的检测、数据处理与变化趋势分析，可得出阴极保护系统运行状况的有效性评价，对其保护水平（阴极保护电位是否满足标准要求，是否存在欠保护及过保护情况）给予评价，提出阴极保护系统运行参数调整建议。其中包括：真实保护电位测试(去IR降电位检测)ON电位及OFF电位检测；密间隔电位检测（CIPS）；管地电位测试；牺牲阳极测试；管内电流测试；绝缘法兰绝缘性能测试；接地电阻测试；土壤电阻率测试；管道外防腐层检测等等。

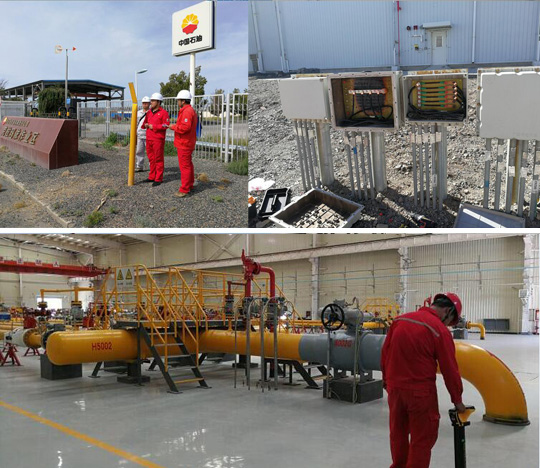

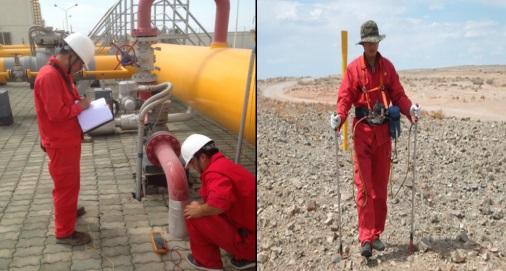

    检测实例：

    阴极保护系统有效性评价检测管道的阴极保护水平，并使其满足阴极保护准则的要求；检查恒电位仪、辅助阳极地床、绝缘接头、测试桩等阴极保护设备的完整性；检测并评价牺牲阳极系统的完整性；确保牺牲阳极正常运行；为管道提供足够的阴极保护电流；检测并评价被保护构件周围的杂散电流干扰源(如高压线、电气化铁路等)对构件产生的交、直流干扰程度，并提出相应的对策。
    收集站场牺牲阳极阴极保护相关资料，站内区域埋地金属结构物的基本信息和阴极保护系统设计资料等。当所需资料不全时，进行现场调研，利用地下金属构件测试仪探测管线分布。
    站场及管线平面图现场考查；站场牺牲阳极开路电位测试；站场牺牲阳极闭路电位测试；站场牺牲阳极输出电流测试；站场牺牲阳极接地电阻测试；长效参比电极有效性测试；站内外绝缘法兰性能测试；管线自腐蚀电位测试；土壤电阻率测试；交流干扰测试；阴保系统异常情况及故障现象汇总。
    根据站场牺牲阳极阴极保护的现场测量结果，按照阴极保护相关标准对区域阴极保护有效性进行准确评价；并对目前区域阴保中存在的问题进行分析，明确产生这些问题的原因，并给出相应的整改建议。

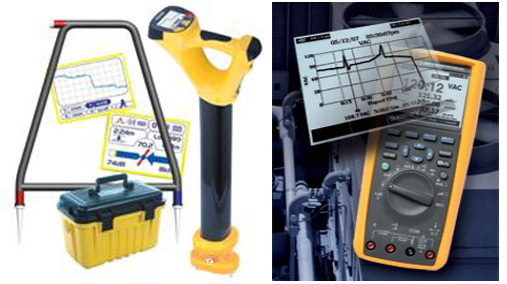

  检测使用设备展示
